แนวคิดธุรกิจขนาดเล็กเครื่องขึ้นรูปถาดไข่แบบลูกสูบกึ่งอัตโนมัติสำหรับการทำถาดไข่กระดาษด้วยการควบคุม PLC

เครื่องถาดกล่องไข่ประกอบด้วยส่วนต่างๆดังต่อไปนี้:

1. กล่องไข่ / ระบบผลิตเยื่อกระดาษถาด:

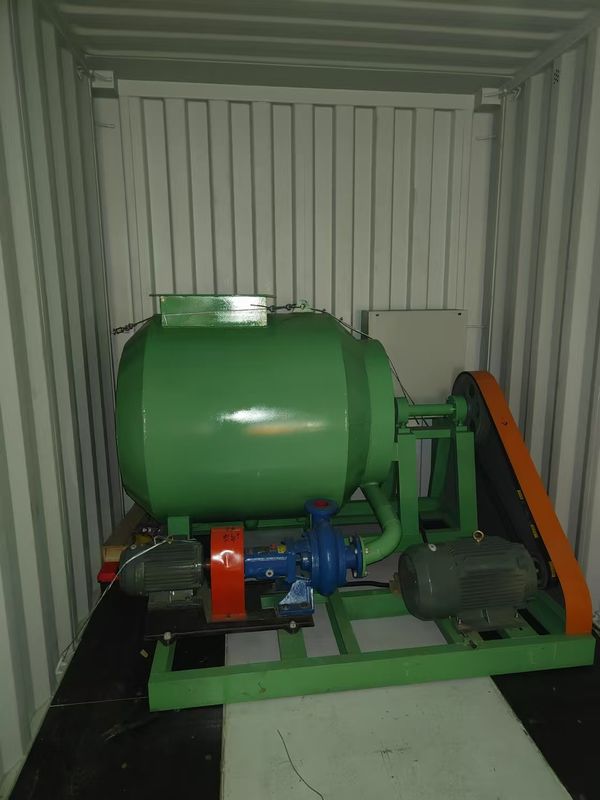

ใส่กระดาษ waster ลงใน hydrapulper กระดาษและน้ำจะผสมใน hydrapulper จากนั้นไปที่เครื่องกลั่น เครื่องกลั่นทำให้เยื่อกระดาษมีขนาดเล็กและสม่ำเสมอมากขึ้น จากนั้นปั๊มเยื่อกระดาษจะดูดซับเยื่อกระดาษไปที่สระเยื่อกระดาษ หลังจากผสมครั้งที่สองในสระเยื่อกระดาษ เยื่อกระดาษจะไปที่ถังเยื่อกระดาษของเครื่องขึ้นรูป

2. ระบบการขึ้นรูปกล่องไข่ / ถาด:

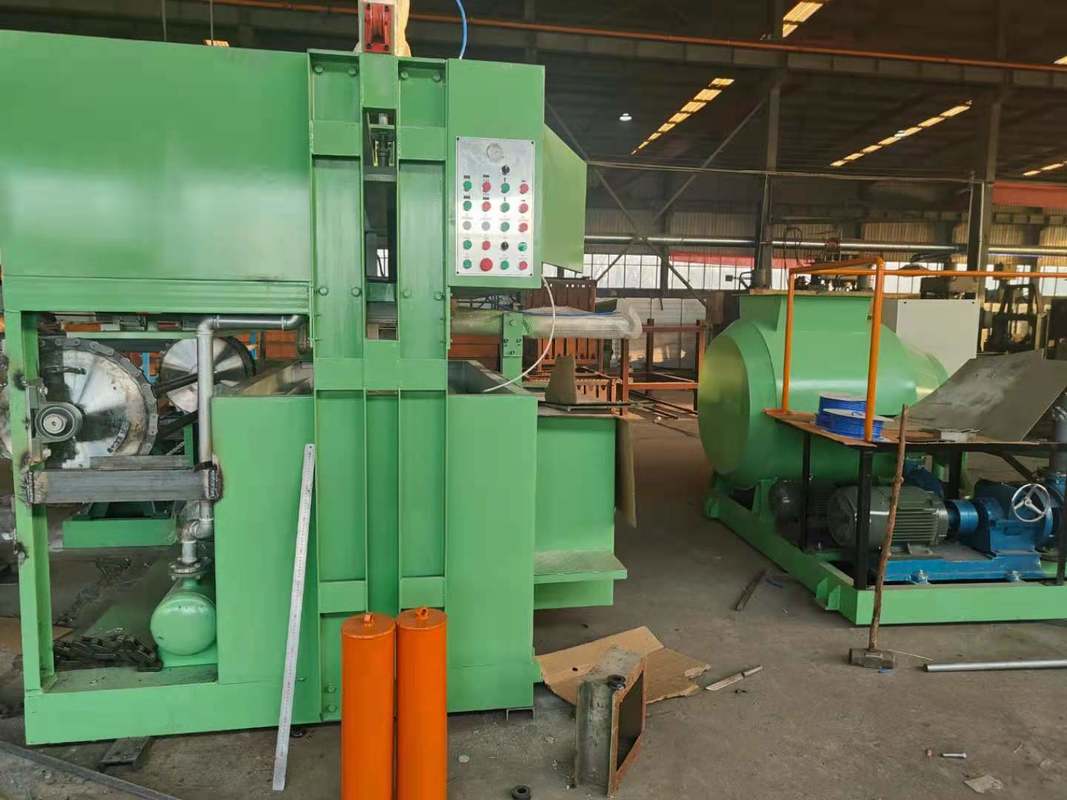

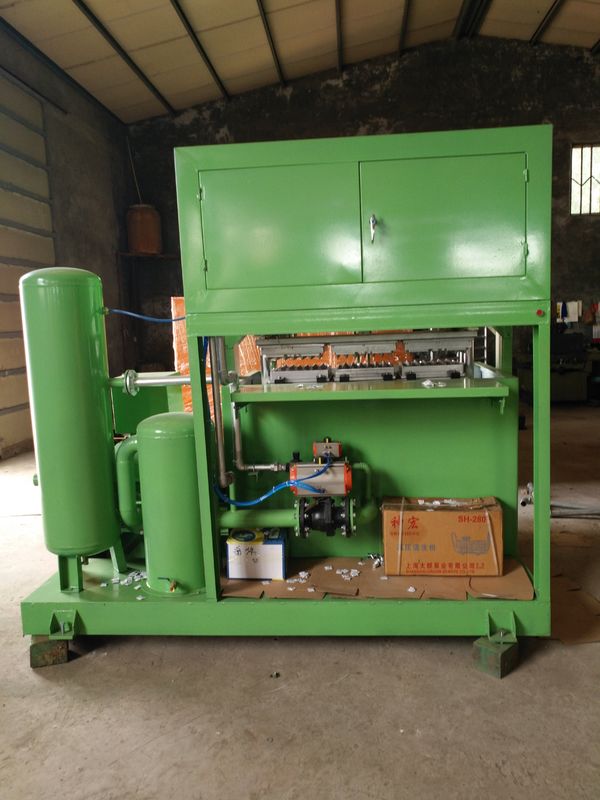

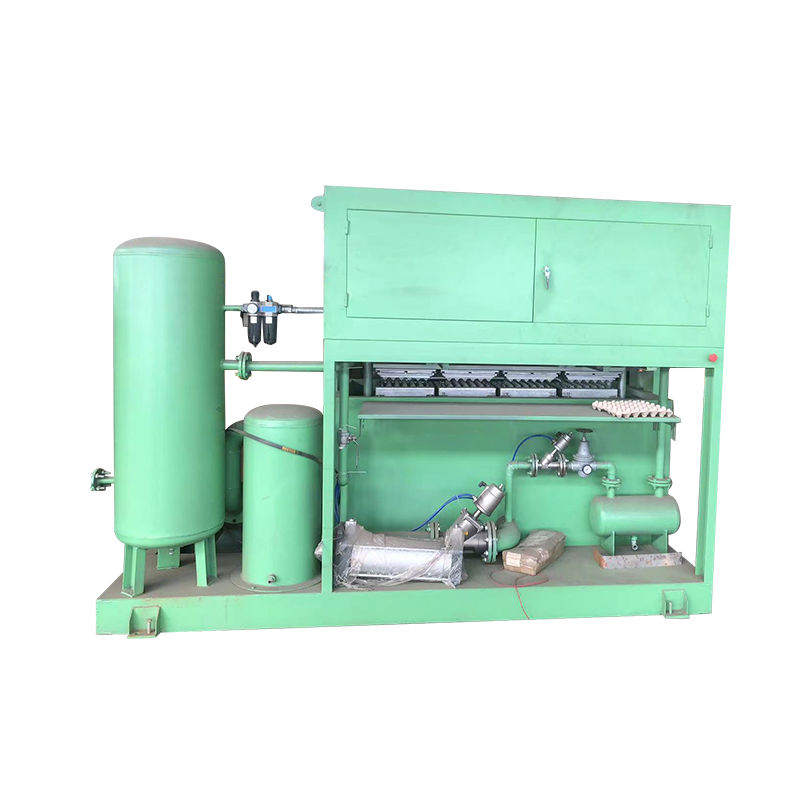

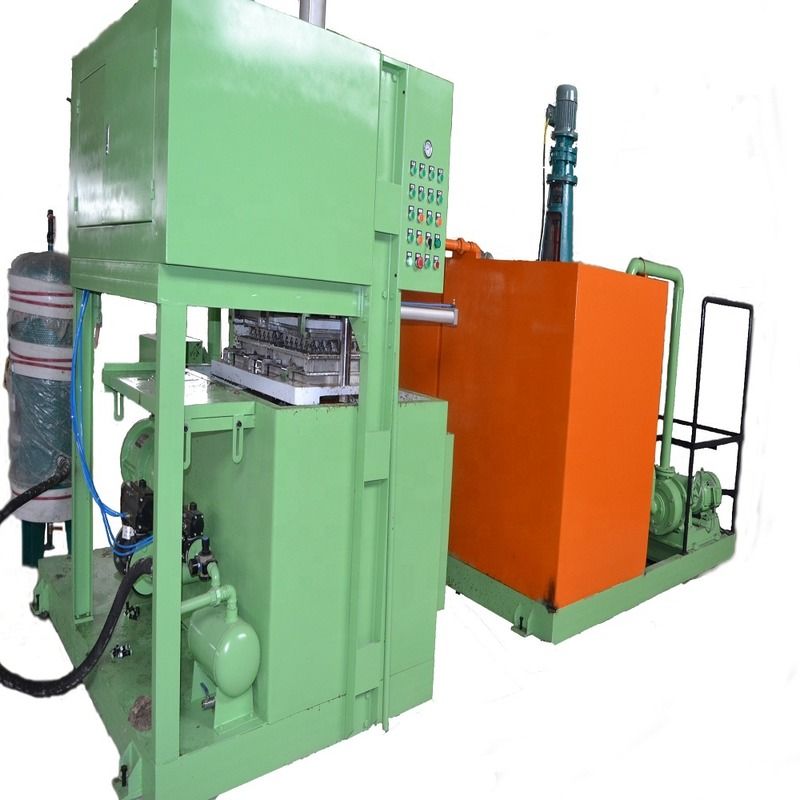

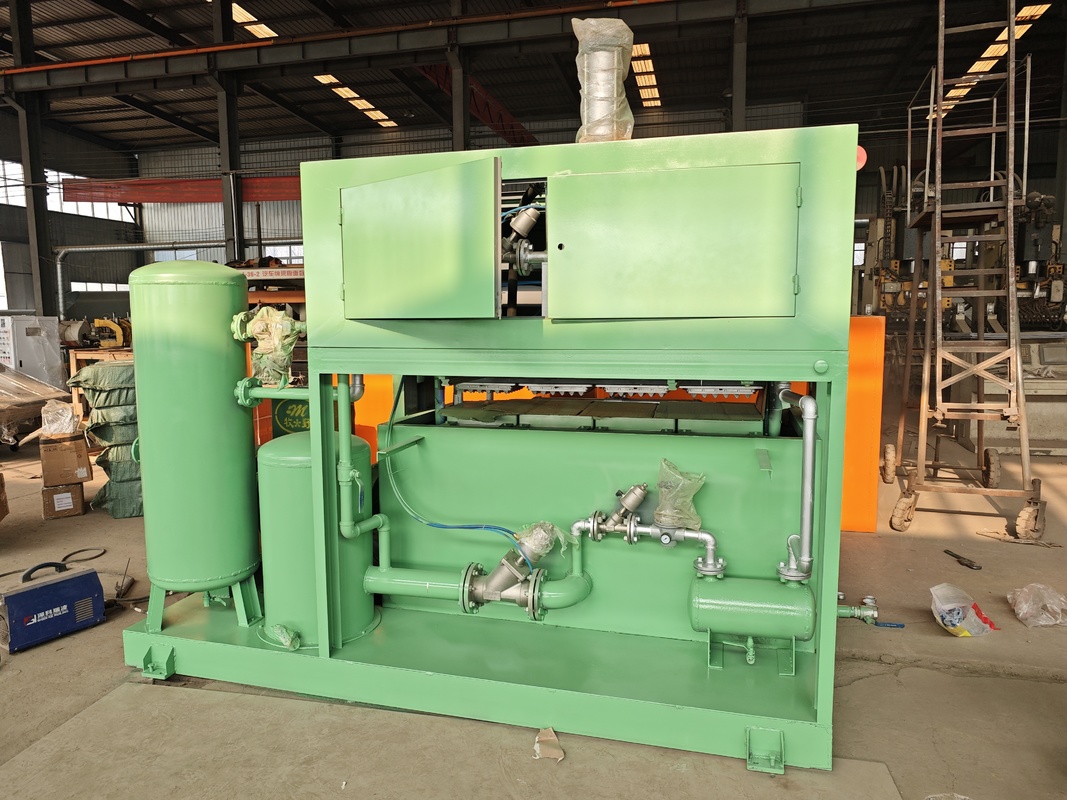

ระบบการขึ้นรูปแบบถาดไข่ประกอบด้วยอุปกรณ์และแม่พิมพ์ต่างๆ

ส่วนการขึ้นรูปเปียกประกอบด้วยชุดตะแกรงลวดที่หุ้มแม่พิมพ์ขึ้นรูปเปียกซึ่งติดตั้งอยู่บนดรัมการขึ้นรูป และชุดแม่พิมพ์ถ่ายโอนที่เข้ากันซึ่งติดตั้งอยู่บนกลไกการถ่ายโอน

แม่พิมพ์ขึ้นรูปถาดไข่ประกอบด้วยโลหะแข็งที่ทนทานต่อการกัดกร่อนหรือพลาสติกวิศวกรรม ABS และประกอบด้วยชิ้นส่วนหลายชิ้นที่เจาะด้วยรูระบายน้ำขนาดเล็กและปิดทับด้วยตะแกรงสแตนเลสก่อนขึ้นรูป

แม่พิมพ์ขึ้นรูปที่ติดตั้งอยู่บนดรัมขึ้นรูปจะถูกหมุนด้วยความเร็วสม่ำเสมอ โดยจุ่มลงในถังไหลทรงเรียวซึ่งมีสารละลายเยื่อกระดาษซึ่งมีเส้นใยสม่ำเสมอประมาณ 1% ในน้ำรีไซเคิล ระบบสูญญากาศจะดึงดูดเส้นใยให้มาสะสมบนตะแกรงแม่พิมพ์ขึ้นรูป ในขณะที่น้ำรีไซเคิลที่แขวนลอยถูกดึงผ่านตะแกรงและรูระบายน้ำ

ปั๊มสุญญากาศจะเสนอสุญญากาศเพื่อให้แม่พิมพ์ขึ้นรูปดูดซับเยื่อกระดาษจากถังเยื่อกระดาษ ตู้ PLC หนึ่งตู้จะควบคุมเวลาในการดูดซับเยื่อกระดาษผลิตภัณฑ์สำเร็จรูปจะมีรูปทรงบนแม่พิมพ์ขึ้นรูปจากนั้นแม่พิมพ์ถ่ายโอนจะถ่ายโอนผลิตภัณฑ์ไปยังสายการอบแห้งเครื่องอัดอากาศจะให้อากาศเป่าผลิตภัณฑ์จากนั้นผลิตภัณฑ์จะ หล่นลงจากแม่พิมพ์จากนั้นผลิตภัณฑ์จะถูกส่งไปยังสายการอบแห้งโดยอัตโนมัติ น้ำจะกลับไปสู่สระน้ำรีไซเคิล

3. กล่องไข่ / ระบบอบแห้งแบบถาด (สามารถใช้แก๊ส, ละลาย, ถ่านหินสำหรับเตาหม้อไอน้ำ)

มีหัวเผาและเครื่องเป่าลมอยู่ที่ทั้งสองด้านของเส้นอบแห้ง หัวเผาจะสร้างลมร้อนและเครื่องเป่าลมจะเพิ่มลมร้อน จะมีปากลมร้อนอยู่ในสายอบแห้งและเป่าลมร้อนด้วย สายการอบแห้งได้รับการปกป้องโดยแผ่นฉนวน อุณหภูมิภายในเตาอบสามารถสูงถึง 200 องศา

4. กล่องไข่ / ถาดเครื่องซ้อนอัตโนมัติ:

หลังจากสายการอบแห้ง ถาดไข่จะเข้าสู่ระบบการนับและซ้อนอัตโนมัติ คุณสามารถกำหนดปริมาณของกองหนึ่งไว้ล่วงหน้าได้ เช่น 100 ชิ้นหรือ 200 ชิ้น เมื่อระบุจำนวนเสร็จแล้ว อุปกรณ์นับจะแจ้งเตือน และผลิตภัณฑ์ก็ซ้อนกันในเวลาเดียวกัน คุณสามารถบรรจุได้โดยตรง
